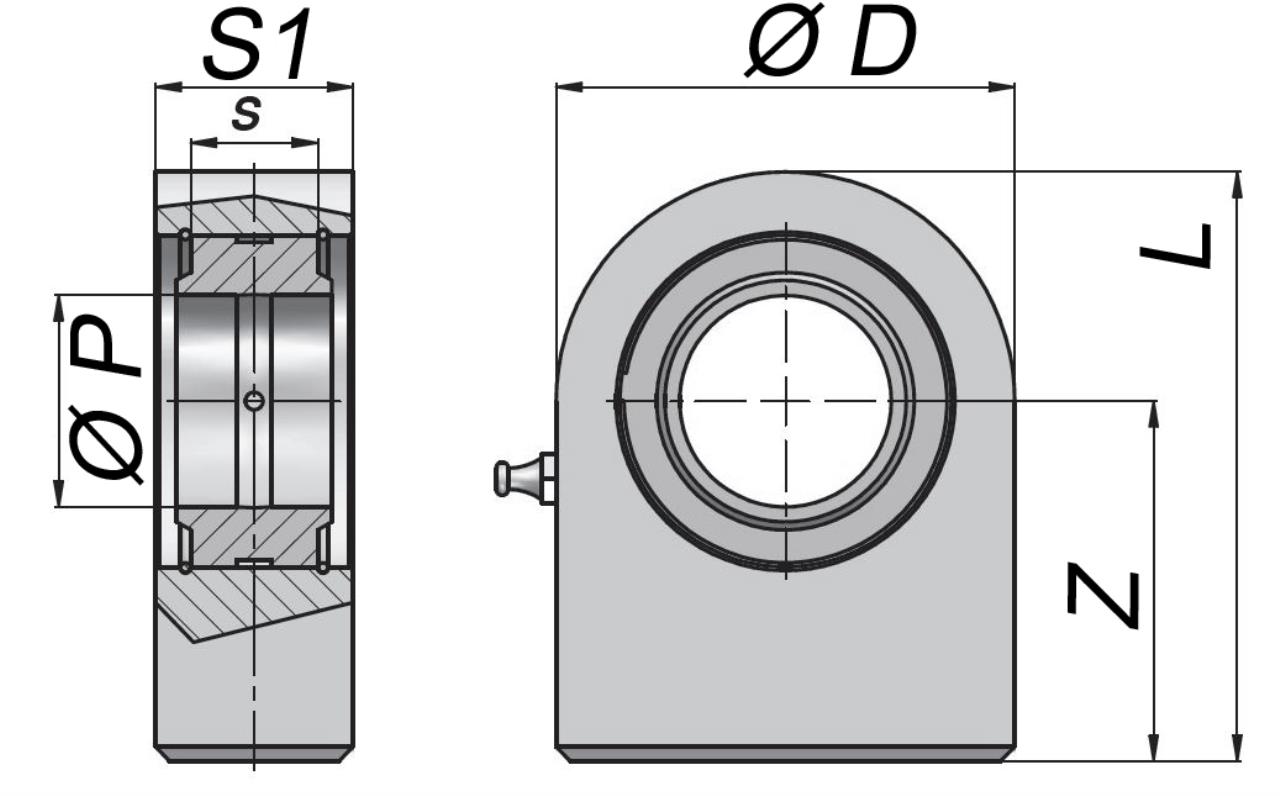

Kugelgelenk Form N
Technische Daten
- Schmiernippel, DIN 648 Serie E, Form N
Bitte die Tabelle nach links scrollen, um alle Informationen zusehen und einen Artikel in den Warenkorb zu legen.
|
Art.-Nr.
Auswahl löschen
24 841
24 842
24 843
24 860
24 861
24 862
24 863
24 864
24 865
24 866
24 867
24 868
24 869
|
Grösse D
Auswahl löschen
45
48
50
55
65
83
100
110
123
140
164
180
[mm]
|
Grösse L
Auswahl löschen
53.5
59.0
63.0
72.5
83.5
102.5
119.0
132.0
149.5
170.0
197.0
231.0
[mm]
|
Grösse Z
Auswahl löschen
31
35
38
45
51
61
69
77
88
100
115
141
[mm]
|
Tiefe
Auswahl löschen
12
14
16
20
22
25
28
32
35
44
49
55
[mm]
|
Bohrung
Auswahl löschen
15
16
17
20
25
30
35
40
45
50
60
70
80
[Ø/mm]
|
Winkel
Auswahl löschen
6
7
8
9
10
[Grad]
|
VP
[CHF]
MWSt 8.1% exkl.
|
|
| 24 841 | 45 | 53.5 | 31 | 12 | 15 | 8 | 15.65 | |
| 24 842 | 48 | 59.0 | 35 | 14 | 16 | 10 | 18.00 | |
| 24 843 | 48 | 59.0 | 35 | 14 | 17 | 10 | 17.60 | |
| 24 860 | 50 | 63.0 | 38 | 16 | 20 | 9 | 17.40 | |
| 24 861 | 55 | 72.5 | 45 | 20 | 25 | 7 | 22.70 | |
| 24 862 | 65 | 83.5 | 51 | 22 | 30 | 6 | 25.95 | |
| 24 863 | 83 | 102.5 | 61 | 25 | 35 | 6 | 30.60 | |
| 24 864 | 100 | 119.0 | 69 | 28 | 40 | 7 | 35.85 | |
| 24 865 | 110 | 132.0 | 77 | 32 | 45 | 7 | 44.50 | |
| 24 866 | 123 | 149.5 | 88 | 35 | 50 | 6 | 59.00 | |
| 24 867 | 140 | 170.0 | 100 | 44 | 60 | 6 | 91.45 | |
| 24 868 | 164 | 197.0 | 115 | 49 | 70 | 6 | 114.55 | |
| 24 869 | 180 | 231.0 | 141 | 55 | 80 | 6 | 139.40 |
