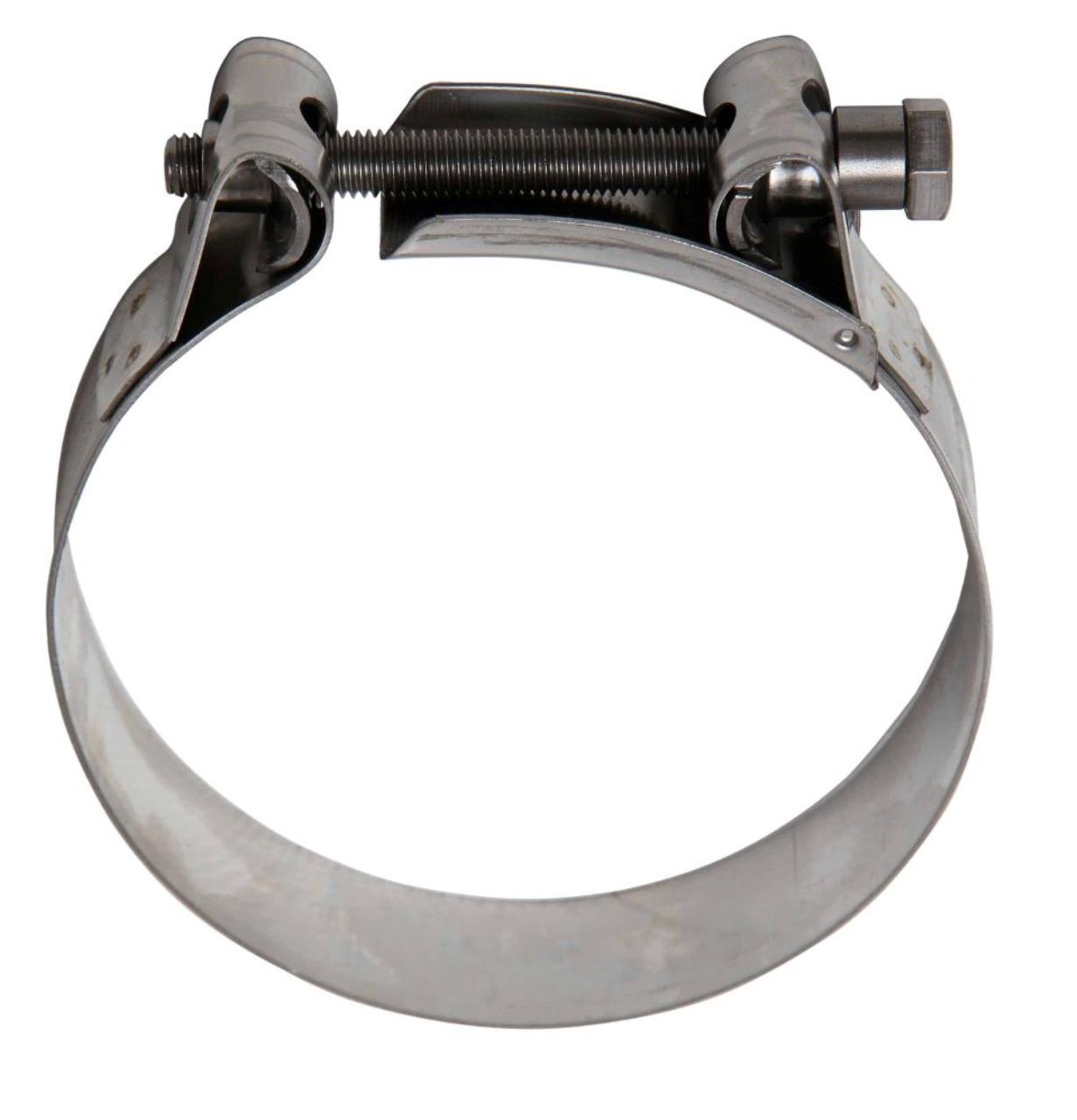

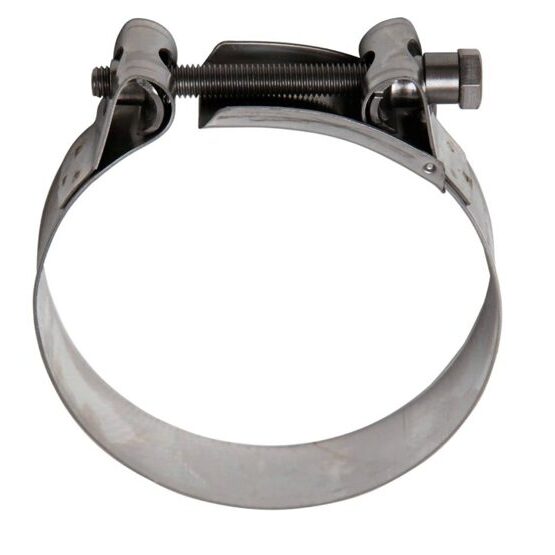

Gelenkbolzenschelle W4
Die Supra Reihe ist die konsequente Weiterentwicklung der Super Schelle. Durch die revolutionäre klappbare Brücke kann die Montage ohne Demontage der Schläuche Erfolgen.
Die hohe Belastbarkeit der Edelstahlschraube ermöglicht eine starke Verschraubung. Für Anwendungen mit hohen Rostschutzanforderungen, ideal für den Maritim- und Lebensmittelbereich sowie für Industrieanwendungen.
Die hohe Belastbarkeit der Edelstahlschraube ermöglicht eine starke Verschraubung. Für Anwendungen mit hohen Rostschutzanforderungen, ideal für den Maritim- und Lebensmittelbereich sowie für Industrieanwendungen.
Technische Daten
- Band und Brücke Chromstahl 1.4301
- Schraube Chromstahl AISI 302 Cu
Bitte die Tabelle nach links scrollen, um alle Informationen zusehen und einen Artikel in den Warenkorb zu legen.
|
Art.-Nr.
Auswahl löschen
60 960
60 962
60 964
60 965
60 966
60 967
60 968
60 969
60 970
60 971
60 972
60 973
60 974
60 975
60 976
60 977
60 978
60 979
60 980
60 981
60 982
60 983
60 984
60 985
60 986
60 987
60 988
60 989
60 990
60 991
60 992
60 993
|
Material
Auswahl löschen
Chromstahl
|
Spannbereich von
Auswahl löschen
21
25
29
31
34
37
40
43
47
51
55
59
63
68
73
79
85
91
97
104
112
121
130
140
150
162
174
187
201
213
226
239
[mm]
|
Spannbereich bis
Auswahl löschen
23
27
31
34
37
40
43
47
51
55
59
63
68
73
79
85
91
97
104
112
121
130
140
150
162
174
187
200
213
226
239
252
[mm]
|
Bandbreite
Auswahl löschen
20
25
28
[mm]
|
Schraube
Auswahl löschen
M10
M6
M7
M8
[mm]
|
Drehmoment max.
Auswahl löschen
10
12
16
30
45
[Nm]
|
VPE
Auswahl löschen
10
25
50
|
VP
[CHF]
MWSt 8.1% exkl.
|
|
| 60 960 | Chromstahl | 21 | 23 | 20 | M6 | 10 | 50 | 3.10 | |
| 60 962 | Chromstahl | 25 | 27 | 20 | M6 | 10 | 50 | 3.40 | |
| 60 964 | Chromstahl | 37 | 40 | 20 | M7 | 12 | 50 | 4.70 | |
| 60 965 | Chromstahl | 29 | 31 | 20 | M7 | 12 | 50 | 5.60 | |
| 60 966 | Chromstahl | 31 | 34 | 20 | M7 | 12 | 50 | 3.90 | |
| 60 967 | Chromstahl | 34 | 37 | 20 | M7 | 12 | 50 | 3.95 | |
| 60 968 | Chromstahl | 40 | 43 | 20 | M7 | 12 | 50 | 3.95 | |
| 60 969 | Chromstahl | 43 | 47 | 20 | M7 | 12 | 50 | 5.90 | |
| 60 970 | Chromstahl | 47 | 51 | 20 | M7 | 16 | 50 | 6.30 | |
| 60 971 | Chromstahl | 51 | 55 | 20 | M7 | 16 | 25 | 5.80 | |
| 60 972 | Chromstahl | 55 | 59 | 20 | M7 | 16 | 25 | 6.20 | |
| 60 973 | Chromstahl | 59 | 63 | 20 | M7 | 16 | 25 | 7.20 | |
| 60 974 | Chromstahl | 63 | 68 | 20 | M7 | 16 | 25 | 7.40 | |
| 60 975 | Chromstahl | 68 | 73 | 25 | M8 | 30 | 25 | 8.70 | |
| 60 976 | Chromstahl | 73 | 79 | 25 | M8 | 30 | 25 | 9.55 | |
| 60 977 | Chromstahl | 79 | 85 | 25 | M8 | 30 | 25 | 8.85 | |
| 60 978 | Chromstahl | 85 | 91 | 25 | M8 | 30 | 25 | 10.50 | |
| 60 979 | Chromstahl | 91 | 97 | 25 | M8 | 30 | 25 | 9.35 | |
| 60 980 | Chromstahl | 97 | 104 | 25 | M8 | 30 | 25 | 11.00 | |
| 60 981 | Chromstahl | 104 | 112 | 25 | M8 | 30 | 25 | 11.00 | |
| 60 982 | Chromstahl | 112 | 121 | 25 | M8 | 30 | 25 | 15.55 | |
| 60 983 | Chromstahl | 121 | 130 | 25 | M8 | 30 | 25 | 10.90 | |
| 60 984 | Chromstahl | 130 | 140 | 28 | M10 | 45 | 10 | 17.95 | |
| 60 985 | Chromstahl | 140 | 150 | 28 | M10 | 45 | 10 | 16.20 | |
| 60 986 | Chromstahl | 150 | 162 | 28 | M10 | 45 | 10 | 16.70 | |
| 60 987 | Chromstahl | 162 | 174 | 28 | M10 | 45 | 10 | 19.65 | |
| 60 988 | Chromstahl | 174 | 187 | 28 | M10 | 45 | 10 | 20.00 | |
| 60 989 | Chromstahl | 187 | 200 | 28 | M10 | 45 | 10 | 21.20 | |
| 60 990 | Chromstahl | 201 | 213 | 28 | M10 | 45 | 10 | 19.60 | |
| 60 991 | Chromstahl | 213 | 226 | 28 | M10 | 45 | 10 | 19.45 | |
| 60 992 | Chromstahl | 226 | 239 | 28 | M10 | 45 | 10 | 19.75 | |
| 60 993 | Chromstahl | 239 | 252 | 28 | M10 | 45 | 10 | 19.85 |
