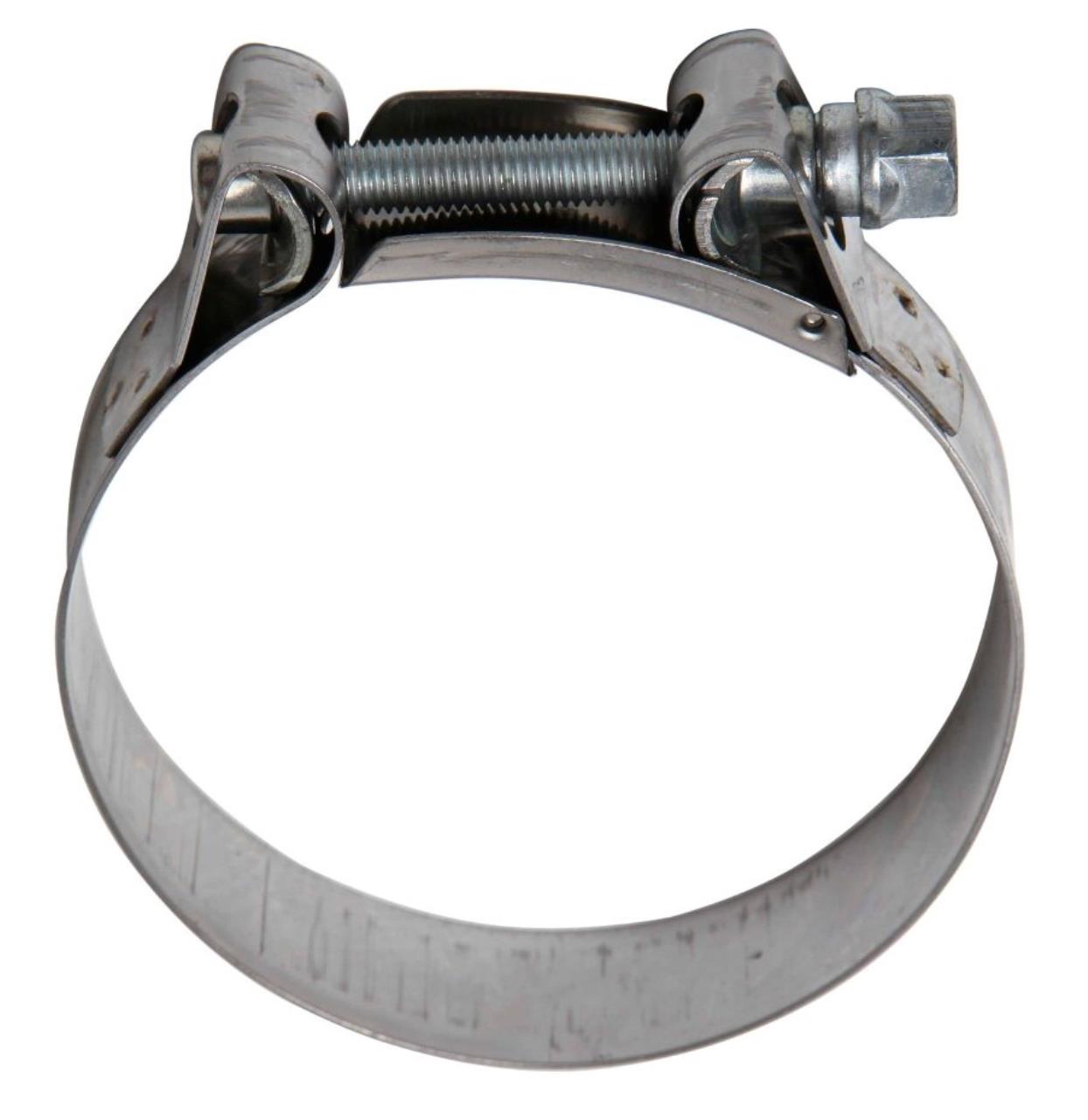

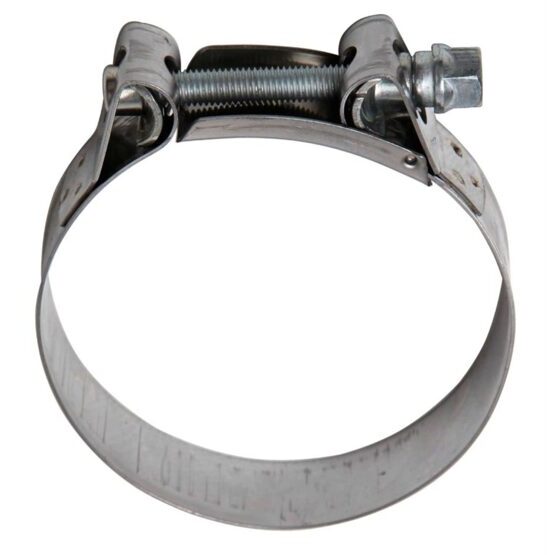

Gelenkbolzenschelle W2
Die Supra Reihe ist die konsequente Weiterentwicklung der Super Schelle. Durch die revolutionäre klappbare Brücke kann die Montage ohne Demontage der Schläuche Erfolgen.
Die hohe Belastbarkeit der Schraube ermöglicht eine starke Verschraubung. Geeignet für Industrieschläuche, Automobilbau und Maschinen aus der Landwirtschaft.
Die hohe Belastbarkeit der Schraube ermöglicht eine starke Verschraubung. Geeignet für Industrieschläuche, Automobilbau und Maschinen aus der Landwirtschaft.
Technische Daten
- Band und Brücke Chromstahl 1.4016
- Schraube Stahl, verzinkt 1.0213
Bitte die Tabelle nach links scrollen, um alle Informationen zusehen und einen Artikel in den Warenkorb zu legen.
|
Art.-Nr.
Auswahl löschen
60 801
60 802
60 803
60 804
60 805
60 806
60 807
60 808
60 809
60 810
60 811
60 812
60 813
60 814
60 815
60 816
60 817
60 818
60 819
60 820
60 821
60 822
60 823
60 824
60 825
60 826
60 827
60 828
60 830
60 831
60 832
60 833
60 834
60 835
60 836
60 837
|
Material
Auswahl löschen
Chromstahl
|
Spannbereich von
Auswahl löschen
17
19
21
23
25
27
29
31
34
37
40
43
47
51
55
59
63
68
73
79
85
91
97
104
112
121
130
140
150
162
174
187
201
213
226
239
[mm]
|
Spannbereich bis
Auswahl löschen
19
21
23
25
27
29
31
34
37
40
43
47
51
55
59
63
68
73
79
85
91
97
104
112
121
130
140
150
162
174
187
200
213
226
239
252
[mm]
|
Bandbreite
Auswahl löschen
18
20
25
28
[mm]
|
Schraube
Auswahl löschen
M10
M6
M7
M8
[mm]
|
Drehmoment max.
Auswahl löschen
10
13
16
30
[Nm]
|
VPE
Auswahl löschen
10
25
50
|
VP
[CHF]
MWSt 8.1% exkl.
|
|
| 60 801 | Chromstahl | 17 | 19 | 18 | M6 | 10 | 50 | 1.50 | |
| 60 802 | Chromstahl | 21 | 23 | 18 | M6 | 10 | 50 | 1.50 | |
| 60 803 | Chromstahl | 23 | 25 | 18 | M6 | 10 | 50 | 1.35 | |
| 60 804 | Chromstahl | 25 | 27 | 18 | M6 | 10 | 50 | 1.55 | |
| 60 805 | Chromstahl | 29 | 31 | 20 | M7 | 13 | 50 | 1.90 | |
| 60 806 | Chromstahl | 31 | 34 | 20 | M7 | 13 | 50 | 1.95 | |
| 60 807 | Chromstahl | 34 | 37 | 20 | M7 | 13 | 50 | 2.05 | |
| 60 808 | Chromstahl | 40 | 43 | 20 | M7 | 13 | 50 | 2.05 | |
| 60 809 | Chromstahl | 43 | 47 | 20 | M7 | 13 | 50 | 2.95 | |
| 60 810 | Chromstahl | 47 | 51 | 20 | M7 | 13 | 50 | 2.75 | |
| 60 811 | Chromstahl | 51 | 55 | 20 | M7 | 13 | 25 | 2.80 | |
| 60 812 | Chromstahl | 55 | 59 | 20 | M7 | 13 | 25 | 2.85 | |
| 60 813 | Chromstahl | 59 | 63 | 20 | M7 | 13 | 25 | 2.70 | |
| 60 814 | Chromstahl | 63 | 68 | 20 | M7 | 13 | 25 | 3.05 | |
| 60 815 | Chromstahl | 68 | 73 | 25 | M8 | 16 | 25 | 3.65 | |
| 60 816 | Chromstahl | 73 | 79 | 25 | M8 | 16 | 25 | 4.70 | |
| 60 817 | Chromstahl | 79 | 85 | 25 | M8 | 16 | 25 | 4.70 | |
| 60 818 | Chromstahl | 85 | 91 | 25 | M8 | 16 | 25 | 4.60 | |
| 60 819 | Chromstahl | 91 | 97 | 25 | M8 | 16 | 25 | 4.40 | |
| 60 820 | Chromstahl | 97 | 104 | 25 | M8 | 16 | 25 | 4.45 | |
| 60 821 | Chromstahl | 104 | 112 | 25 | M8 | 16 | 25 | 4.50 | |
| 60 822 | Chromstahl | 112 | 121 | 25 | M8 | 16 | 25 | 5.30 | |
| 60 823 | Chromstahl | 121 | 130 | 25 | M8 | 16 | 25 | 5.55 | |
| 60 824 | Chromstahl | 130 | 140 | 28 | M10 | 30 | 10 | 7.00 | |
| 60 825 | Chromstahl | 140 | 150 | 28 | M10 | 30 | 10 | 7.40 | |
| 60 826 | Chromstahl | 150 | 162 | 28 | M10 | 30 | 10 | 7.60 | |
| 60 827 | Chromstahl | 162 | 174 | 28 | M10 | 30 | 10 | 8.10 | |
| 60 828 | Chromstahl | 174 | 187 | 28 | M10 | 30 | 10 | 8.25 | |
| 60 830 | Chromstahl | 213 | 226 | 28 | M10 | 30 | 10 | 7.80 | |
| 60 831 | Chromstahl | 187 | 200 | 28 | M10 | 30 | 10 | 8.25 | |
| 60 832 | Chromstahl | 201 | 213 | 28 | M10 | 30 | 10 | 8.70 | |
| 60 833 | Chromstahl | 226 | 239 | 28 | M10 | 30 | 10 | 8.90 | |
| 60 834 | Chromstahl | 239 | 252 | 28 | M10 | 30 | 10 | 9.20 | |
| 60 835 | Chromstahl | 19 | 21 | 18 | M6 | 10 | 50 | 1.60 | |
| 60 836 | Chromstahl | 37 | 40 | 20 | M7 | 13 | 50 | 2.20 | |
| 60 837 | Chromstahl | 27 | 29 | 18 | M6 | 10 | 50 | 1.70 |
